РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ CAMPER-BY

Перепечатка, размножение или перевод как полностью, так и частично, разрешается только с письменного согласия ООО «Инженерно-технические решения». В соответствии с законом об авторском праве все права сохраняются исключительно за ООО «Инженерно-технические решения»

Настоящее руководство по эксплуатации содержит основные сведения, необходи­мые для технически правильной эксплуатации и поддержания в постоянной готовности прицеп - караван одноосный легковой «CAMPER-BY» X-TREME

Настоящее руководство состоит из двух частей: технического описа­ния прицепа - каравана и инструкции по эксплуатации.

В техническом описании приведены основные технические данные прицепа - каравана, особенности устройства и принцип действия уз­лов и агрегатов.

Инструкция по эксплуатации содержит сведения и требования, необходимые для правильной эксплуатации прицепа – каравана.

1. Описание и работа изделия

1.1. Назначение изделия

Прицеп-караван одноосный легковой «CAMPER-BY» представляет собой универсальное транспортное средство, разработанное для комфортного передвижения по дорогам общего пользования. Его основная функция заключается в обеспечении возможности перевозки различных грузов, что делает его незаменимым помощником как для семейного отдыха, так и для хозяйственных нужд. Благодаря продуманной конструкции и оптимальному распределению нагрузки, караван легко буксируется различными автомобильными тяговыми средствами, что значительно расширяет возможности его использования.

Конструкция каравана разработана с учетом современных требований к комфорту и функциональности. Внутреннее пространство организовано таким образом, чтобы обеспечить все необходимое для временного проживания в условиях отдыха. Здесь предусмотрены зоны для сна, отдыха и приготовления пищи, что позволяет создать полноценный быт даже в походных условиях. При этом внешние габариты каравана оптимизированы для удобства передвижения по дорогам.

1.2. Технические характеристики

Прицеп-караван представляет собой жилой модуль, закреплённый на буксируемом одноосном шасси с рессорной подвеской. Корпус модуля изготовлен из сэндвич-панелей.

Несущая конструкция базируется на металлической раме из профильной трубы со сварным дышлом, которое обработано и окрашено в чёрный цвет.

Модуль разделён на две функциональные зоны: жилую и кухонную (грузовую). Жилая часть включает спальное пространство размером 2000×1600 мм. Для комфортного проживания модуль оснащён системами освещения и вентиляции. Внутри предусмотрены полка для хранения мелочей и антресоль для вещей. Входная дверь расположена по бокам модуля.

Кухонный (грузовой) отсек находится в задней части кемпера и отличается полной изоляцией и герметичностью. Доступ обеспечивается через подъёмную дверь с Т-образными замками двустороннего действия. Модуль оборудован системой хранения, включающей верхние и нижние ящики.

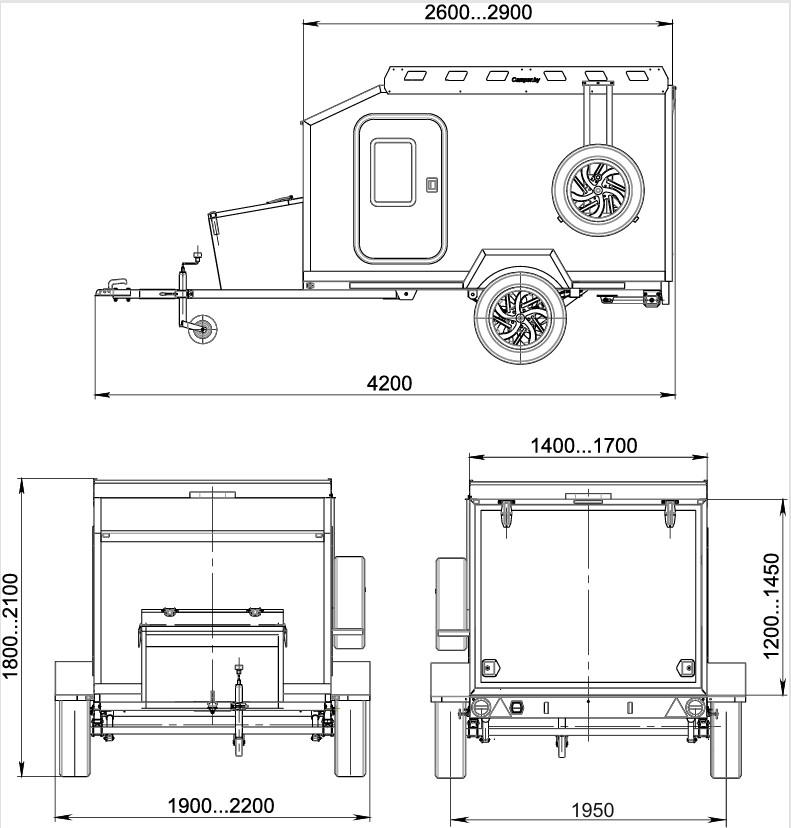

Основные размеры прицепа - каравана представлены на рисунке 1.

1.3.    Состав изделия

В состав базового комплекта поставки входит:

1. прицеп - караван одноосный легковой «CAMPER-BY» ПКМ-3
2. паспорт;
3. инструкция по эксплуатации;
4. руководство по техническому обслуживанию и ремонту;

Опционально на прицеп - караван устанавливаются:

1. Отопитель;
2. Матрас;
3. Запасное колесо;
4. Багажник на крыше;
5. Солнечная панель;
6. Бак для воды
7. Кронштейны крепления канистр;
8. Кронштейны крепления запасного колеса;

1.4.    Инструкция по эксплуатации прицепа - каравана

Данная инструкция предназначена для водителей, эксплуатирующих автомобиль с прицепом-караваном. Соблюдение всех указанных требований позволит избежать аварийных ситуаций и обеспечить комфортное передвижение с прицепом.

Важно учитывать, что эксплуатация прицепа-каравана требует особого внимания и навыков вождения, так как автомобиль с прицепом имеет иные характеристики движения по сравнению с одиночным транспортным средством. Необходимо строго соблюдать скоростной режим, правила загрузки и крепления груза, а также регулярно проверять техническое состояние сцепного устройства и ходовой части. При несоблюдении данных требований возрастает риск возникновения опасных ситуаций на дороге и повреждения транспортного средства.

1.4.1. Опорное колесо

Подкатное колесо предназначено для сцепки-расцепления прицепа - каравана с автомобилем и его перемещения. Регулировка высоты осуществляется с помощью специальной рукоятки. Фиксация колеса в нужном положении производится красной рукояткой внизу конструкции. Механическая конструкция опорного колеса работает по принципу домкрата и состоит из двух основных элементов: корпуса и штока, образуя телескопическую систему. Это обеспечивает удобство использования и повышает функциональность при маневрировании прицепом.

1.4.2. Сцепное устройство

Порядок сцепки:

- Подкатите прицеп - караван к фаркопу автомобиля

- Закрепите сцепное устройство

- Обязательно наденьте страховочный трос на сцепное устройство (предварительно проверьте его наличие на прицепе)

1.4.3. Подключение светотехники

Подключение осуществляется путем соединения 7-контактной вилки прицепа с розеткой автомобиля-тягача. Убедитесь в надежности соединения перед началом движения.

1.4.4. Опорные стойки

- Используются для фиксации и выравнивания прицепа - каравана

- Необходимы для предотвращения раскачки и повреждения прицепа

Порядок установки:

- Выдвиньте стойки

- Отрегулируйте по высоте

- Выровняйте прицеп - караван по горизонтали

- Зафиксируйте положение

1.4.5. Проверка перед отправлением

Необходимо проверить:

- Закрытие всех замков (двери, шкафы, люки)

- Поднятие и фиксацию опорных стоек и подкатного колеса

- Перекрытие кранов газа и закрытие газового баллона

- Равномерное распределение груза (не более 100 кг)

- Работоспособность габаритных огней, указателей поворотов и стоп-сигналов

- Надежное крепление сцепного устройства и страховочного троса

1.5.    Маркировка

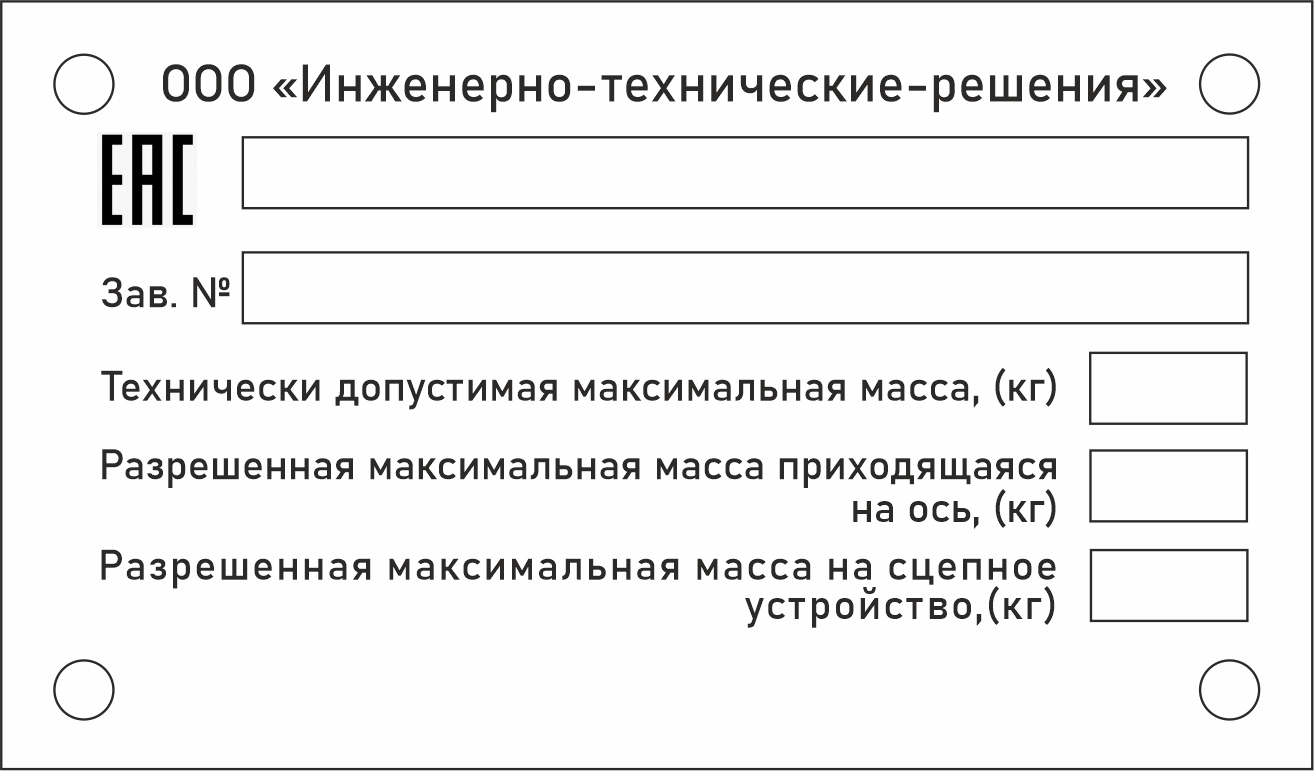

Паспортные данные прицепа - каравана указаны на заводской табличке (рисунок 4.1), закрепленной отрывными заклепками.

Рисунок 2 – Табличка с паспортными данными

На табличке указаны следующие данные: предприятие-изготовитель, наименование и условное обозначение изделия, идентификационный номер изделия, год выпуска, собственная масса.

Табличка, содержащая маркировку, выполняется методом фотохимгравирования.

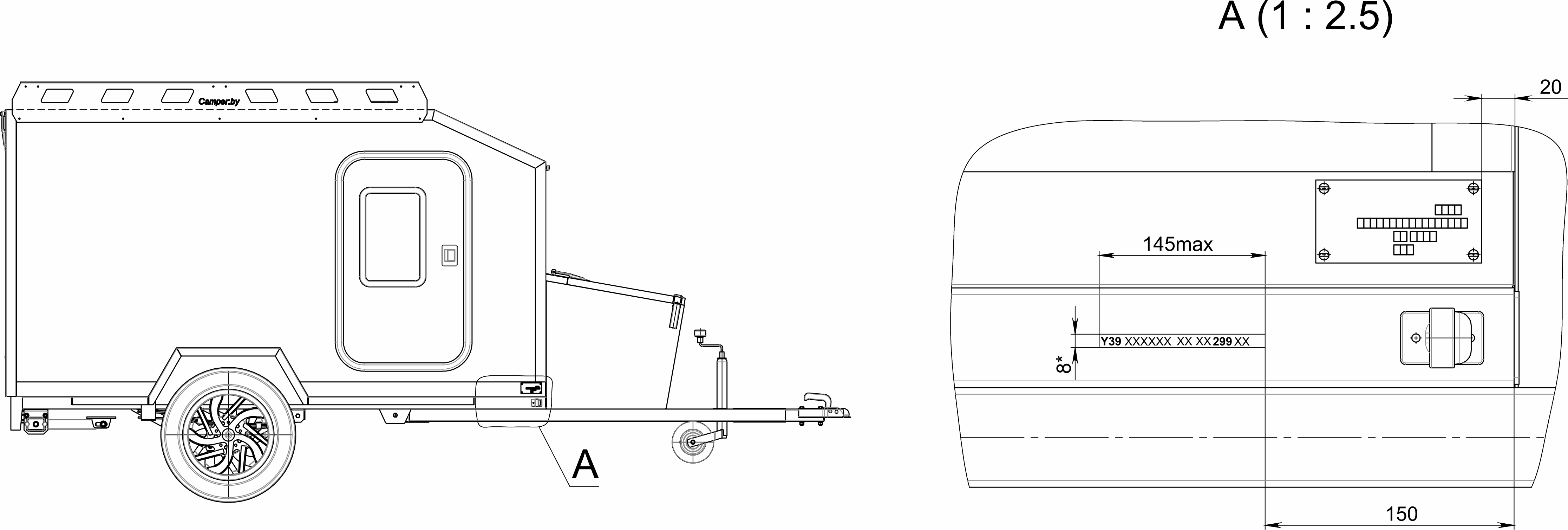

Идентификационный номер выбивается также на передней части рамы (рисунок 2).

Рисунок 3 – Место нанесения идентификационного номера

1.6.    Упаковка

Прицеп - караван поставляется заказчику без упаковки, любым способом, обеспечивающим его защиту от механических повреждений и воздействия агрессивных сред.

Инструмент и принадлежности к прицепу - каравану укладываются в рундуке прицепа - каравана.

Техническая документация помещается в полиэтиленовый пакет и также укладывается в модуле прицепа - каравана.

2. Использование по назначению

2.1. Подготовка прицепа - каравана к использованию

• Перед началом эксплуатации нового прицепа - каравана необходимо:

1. проверить соответствие номеров товарно-сопроводительной документации паспортным данным прицепа - каравана;
2. проверить комплектность прицепа - каравана согласно прилагаемому упаковочному листу (наличие эксплуатационной документации, инструмента, комплектующих изде­лий и принадлежностей);
3. проверьте исправность ламп внешних световых приборов;
4. проверить крепление колес;
5. тщательно осмотреть прицеп - караван проверить и, при необходимости, подтянуть резьбовые соединения, обращая при этом внимание на наличие и правильность постановки шайб, шплинтов и гаек;

2.1.2. Перед началом движения:

1. убедитесь в надежном креплении каравана к автомобилю-тягачу
2. соблюдайте скоростной режим и правила буксировки прицепов
3. регулярно проверяйте состояние сцепного устройства
4. используйте прицеп только по назначению, избегая перегрузок

2.2.    Указание мер безопасности

2.2.1.   Меры безопасности при эксплуатации

Прицеп - караван должен находиться в постоянной технической готовности, его эксплуатация, техническое обслуживание и требования техники безопасности при эксплуатации и обслуживании должны осуществляться в соответствии с требованиями настоящего руководства.

Запрещается работа на неисправном прицепе - караване. Перед началом движения необходимо внимательно осмотреть прицеп - караван   и убедиться в его исправно­сти.

При передаче прицепа - каравана   другому водителю необходимо предупредить его обо всех обнаруженных неисправностях.

Запрещается эксплуатация прицепа - каравана при:

• наличии неисправности сцепного устройства или повреждении страховочного троса;
• искрообразовании в местах контакта проводов, повреждении изоляции проводов электрооборудования;
• неисправности светотехники;
• порезах и повреждениях шин.

Не двигайтесь со спущенными колесами. Не стойте во время движения прицепа - каравана на подножках, крыше.

2.2.2.   Меры безопасности при пользовании инструментом

Гаечные ключи подбирайте по размерам гаек. Их рабочие поверхности не должны иметь сбитых скосов, а рукоятки – заусенцев.

Запрещается отворачивать и заворачивать гайки гаечным ключом больших размеров с подкладкой металлических пластинок между гранями гайки и ключа, а также удлинять гаечные ключи присоединением другого ключа или трубы (кроме специальных монтажных ключей).

Во время работы с зубилами и другими ручными инструментами для рубки металла и других материалов, используйте предохранительные очки с небьющимися стёклами. Если рабочие места расположены близко друг к другу, они должны быть разделены экранами.

2.2.3.   Меры пожарной безопасности

Не храните и не перевозите горюче-смазочные материалы в негерметично-закрывающихся, а также легкоповреждаемых емкостях (стеклянные, пластиковые и т.д.).

Не храните в прицепе - караване   промасленные или смоченные топливом обтирочные материалы. Не работайте в промасленной одежде.

Запрещена стоянка прицепа - каравана ближе 1 метра от отопительных приборов или открытого огня.

Следите за состоянием контактов, изоляции и надёжностью крепления электрических проводов. Искрение в местах повреждения изоляции или при ослаблении крепления в местах подсоединения проводов может вызвать пожар, особенно в летнее время года.

2.3.    Обкатка прицепа - каравана

Надежность, долговечность и экономичность прицепа - каравана зависят от приработки деталей в узлах в начальный период эксплуатации (обкатки). Продолжительность периода обкатки для нового прицепа - каравана составляет 1000 км пробега по дорогам с усовершенствованным покрытием и на слабо пересеченной местности с твердой опорной поверхностью. Необходимо избегать дви­жения в тяжелых дорожных условиях (глубокая грязь, топкие болота, крутые подъемы и т.п.).

На период обкатки максимальная скорость движения ограничивается до 50 км/ч.

В процессе обкатки после остановок прицепа - каравана необходимо:

1. Проверить состояние колесных ступиц. При повышенном нагреве необходимо выяснить причину и устра­нить неисправность.
2. Следить за состоянием всех креплений, ослабевшие гайки, винты и болты подтягивать. Особое внимание обращать на крепление болтов или гаек колес, валов, гаек стремянок рессор и т.п.
3. Все выявленные поломки, неисправности и замечания заносить в экс­плуатационный журнал.

По окончании обкатки прицепа - каравана выполнить все работы ТО-1.

В дальнейшем обслуживание прицепа - каравана производить в соответствии с разделом "Техническое обслуживание".

3.Техническое обслуживание

В объем технического обслуживания входят контрольно-диагностические, крепежные, смазочные, регулировочные и другие работы. По периодичности, перечню выполняемых работ и трудоемкости техническое обслуживание подразделяется на следующие виды:

• техническое обслуживание после обкатки;
• ежедневное техническое обслуживание (ЕО). Ежедневное обслуживание подразумевает под собой контроль состояния следующих агрегатов и систем: работоспособность светотехники, целостность шин, а также регулярная мойка и поддержание чистоты в модуле;
• первое техническое обслуживание (ТО-1) проводится через 400 ч пробега;
• второе техническое обслуживание (ТО-2) проводится через каждые 1000 ч;
• сезонное техническое обслуживание (СТО) проводится два раза в год при подготовке прицепа - каравана к эксплуатации в зимний и летний периоды.

При среднемесячных пробегах меньше приведенных величин ТО-1 проводится 2 раза в год, а ТО-2 – один раз в год.

Техническое обслуживание необходимо выполнять в специально предназначенных для этого постах с применением устройств, приспособлений, оборудования и слесарно-монтажного инструмента, предусмотренных для конкретного вида работы.

Для прохождения технического осмотра прицеп - караван следует очистить от грязи и вымыть.

Перечень работ, проводимых во время технического обслуживания приведен в таблице.

Таблица 2

Наименование узла, агрегата	Перечень работ	Вид технического обслуживания
		ТО после обкатки	ТО-1	ТО-2
Подвеска	Проверить состояние элементов подвески,  сайлентблоков, крепление элементов подвески	+	+	+
	Проверить состояние амортизаторов	+	-	+
Кузов	Проверить наличие сколов и трещин кузова.	+	-	+
	Проверить работу замков дверей	+	-	+
	Смазать петли дверей и замочные скважины	+	-	+
Шины	Проверить целостность шин
Привод колес	Проверить на отсутствие посторонних шумов и стуков, затяжку гаек крепления колес	+	+	+
Примечание	Знак «+» означает что операция проводится, знак «-» - не проводится

4. Хранение

4.1. Хранение прицепа-каравана – это содержание технически исправного, полностью укомплектованного и специально подготовленного прицепа-каравана в состоянии, обеспечивающем его сохранность и приведение в готовность в установленный срок.

Место хранения: допускается как открытая площадка, так и закрытое помещение (гараж)

Правила хранения прицепа-каравана зависят от сезона и срока хранения. В летний период допускается хранение прицепа на открытой площадке не более 30 дней.

Для сохранения технического состояния прицепа крайне важно обеспечить защиту от неблагоприятных погодных условий. Рекомендуется организовать хранение под навесом или тентом, который будет предохранять транспортное средство от атмосферных осадков и прямых солнечных лучей.

В остальные сезоны при хранении требуется защита от атмосферных осадков

4.2. Требования к длительному хранению (более месяца):

При подготовке прицепа – каравана к длительному хранению необходимо провести тщательную очистку от загрязнений. Рекомендуется мойка с применением автокосметики для удаления реагентов с обязательной сушкой кузова.

• Важные условиядля хранения в помещении:

- Помещение должно быть сухим

- Необходимо обеспечить хорошую вентиляцию

• При хранении на открытой площадке:

- Обязательное использование тента или навеса

- Защита от прямого воздействия влаги и солнечных лучей

Соблюдение этих правил поможет сохранить прицеп-караван в хорошем техническом состоянии и продлить срок его службы.

• Снятие с хранения

Перед снятием с хранения необходимо:

- Провести полный технический осмотр

- Проверить работоспособность всех систем

- Заменить расходные материалы при необходимости

- Выполнить пробное включение всех систем

- Проверить давление в шинах.

Несоблюдение требований по хранению может привести к снижению ресурса прицепа-каравана и ухудшению его эксплуатационных характеристик.

5. Транспортирование прицепа - каравана

Перевозка прицепа - каравана может осуществляться всеми видами транспорта в соответствии с «Правилами перевозки грузов», «Техническими условиями перевозки и крепления грузов» и другими нормативными документами, устанавливающими требования для конкретного вида транспорта.

При перевозке необходимо выполнять следующие рекомендации:

- предохраните от повреждений лакокрасочные покрытия путем обвязки мягкими материалами;

- подложите под колеса противооткатные упоры и установить на стояночные опоры.

Допускается транспортирование прицепа - каравана своим ходом при условии самовывоза с предприятия изготовителя и принятия мер, удовлетворяющих условиям эксплуатации прицепа - каравана.

При выполнении погрузочно-разгрузочных работ, связанных с транспортированием прицепа - каравана, должны применяться приспособления и устройства, обеспечивающие сохранность защитных покрытий и предохраняющие изделие от деформаций и механических повреждений.

6. Гарантии изготовителя и порядок предъявления рекламаций

1. Поставщик (изготовитель) гарантирует соответствие прицепа - каравана требованиям технических условий ТУ BY 193808624.001-2025 при соблюдении потребителем правил, изложенных в руководстве по эксплуатации прицепа - каравана.

2. Гарантийный срок эксплуатации прицепа - каравана - 24 месяца при пробеге не более 10000 км. Гарантийный срок эксплуатации и пробег исчисляется с момента продажи прицепа - каравана потребителю.

3. В течении гарантийного срока предприятие-изготовитель обязуется производить безвозмездно замену всех составных частей (за исключением изделий, перечисленных в п. 4), преждевременно вышедших из строя по вине предприятия-изготовителя, при условии соблю­дения потребителем всех правил, изложенных в руководстве по экс­плуатации.

4. Гарантийные сроки эксплуатации отдельных деталей, узлов, оборудования и т.п. производителем которых предприятие-изготовитель прицепа – каравана не является, устанавливаются предприятиями-изготовителями указанных изделий. Наименование изготовителя указывается на самих конкретных деталях, узлах, оборудовании или предоставляется предприятием-изготовителем прицепа по запросу.

5. Потребитель утрачивает право на гарантию в следующих случаях:

5.1. При неправильном хранении прицепа - каравана.

5.2. При установке на прицеп - караван любых модификации колесных комплектов (колес шин, дисков) не согласованных с производителем, являются основанием для прекращения действия гарантийных обязательств.

5.3. При несоблюдении периодичности и объемов работ по техниче­скому обслуживанию прицепа - каравана.

5.4. При повреждении прицепа - каравана, в том числе в результате ДТП, если это не явилось следствием технической неисправности, возникшей по вине предприятия-изготовителя.

5.5. При использовании прицепа - каравана в спортивных мероприятиях, а также в учебных целях.

5.6. При внесении потребителем изменений в конструкцию прицепа - каравана, а также при установке дополнительного оборудования без согласования с предприятием-изготовителем.

5.7. В случае непринятия потребителем своевременных мер по пре­дотвращению развития неисправности.

5.8.В случае, если детали и агрегаты подвергались механическому по­вреждению.

5.9. Гарантия не распространяется на изделия, срок службы которых определяется стилем езды водителя транспортируемого прицепа - каравана (рессо­ры, амортизаторы, колеса и т.п.).

6. Порядок предъявления рекламаций.

6.1. В случае обнаружения в период гарантийного срока дефектов в агрегатах или деталях прицепа - каравана потребитель обязан, не разбирая агрегат, в трех­дневный срок выслать заявку на рекламацию (образец прилагается в конце данного руководства).

6.2. После получения заявки предприятие-изготовитель в пятиднев­ный срок сообщает свое решение о командировке представителя или дает разрешение на составление одностороннего акта рекламации (образец прилагается в конце данного руководства). Общий срок для составления акта рекламации не должен превышать 30 суток со дня об­наружения дефекта.

6.3. В актах рекламациях на недостатки и дефекты прицепа - каравана должны быть указаны:

• время и место составления акта, наименование потребителя, его точ­ный и полный почтовый адрес, номер документа разрешающий состав­ление одностороннего акта рекламации, лица, участвующие в про­верке технического состояния прицепа - каравана, дата получения прицепа – каравана потребителем, условия эксплуатации прицепа - каравана, полезная нагрузка, продолжительность пробега и характеристика дорог, в зависимости от несущей способ­ности грунта, подробное описание недостатков или неисправностей по каждому агрегату в отдельности с указанием (по возможности) причин, вызвавших повреждение, и обстоятельств, при которых они обнаруже­ны;
• номер прицепа - каравана, агрегата, количество и полное наименование забрако­ванных деталей;
• акты, оформленные в соответствии с указанными выше условиями и требо­ваниями, с сопроводительным письмом и деталями, послужившими, по мнению потребителя, причиной повреждения, выслать в адрес пред­приятия-изготовителя.

Потребитель обязан принять меры для защиты пересылаемых деталей от коррозии и сообщить предприятию-изготовителю комплектность пересылае­мых агрегатов.

6.4 Детали, предъявленные по рекламации, подвергаются всесторон­нему исследованию и потребителю не возвращаются.

6.5 Рекламации не подлежат удовлетворению в случаях: предъявления рекламаций, составленных с нарушением условий и требований настоящего положения или не содержащих полных све­дений по всем вопросам, перечисленным выше, или после истечения гарантийного срока; ремонта деталей, предъявленных на рекламацию, без согласия на то предприятия-изготовителя; не высылки на предприятие-изготовитель поврежденных и других деталей, запрошенных для исследования.

Правильное оформление рекламаций ускоряет их рассмотрение и ответ предприятия-изготовителя потребителю.

Предприятие-изготовитель оставляет за собой право на внесение от­дельных изменений в конструкцию прицепа - каравана или его комплектность без предва­рительного уведомления потребителя.
